Кластер с 1 четырехкристальным светодиодом MC-E Cree XLamp®: XLD-AC1x01-MCE-01 круглый
Описание

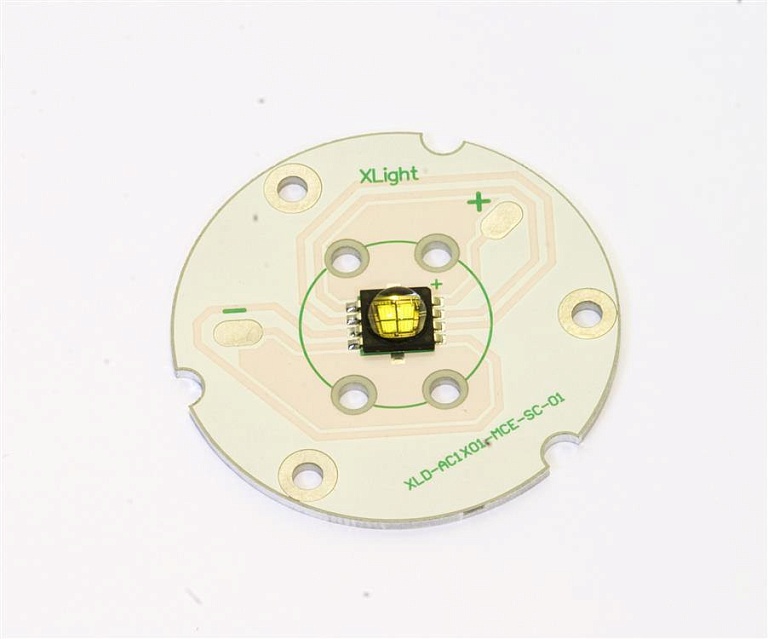

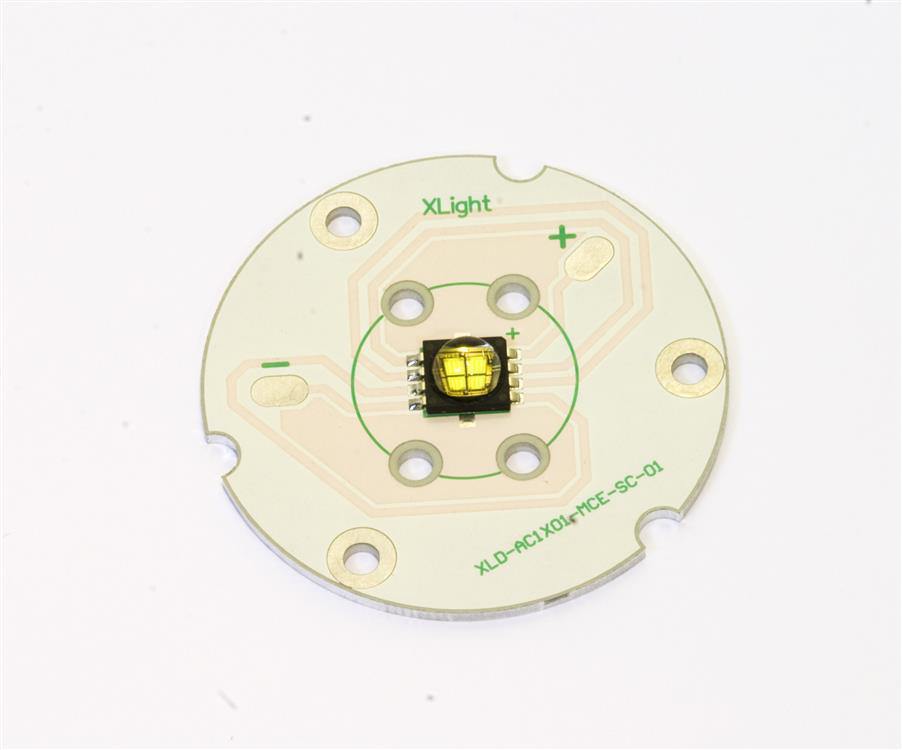

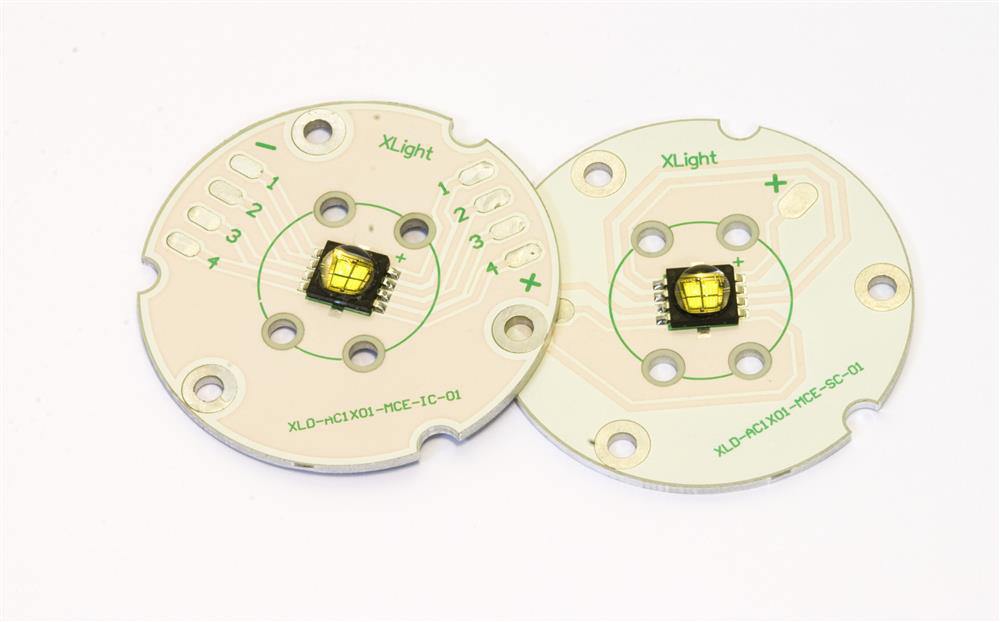

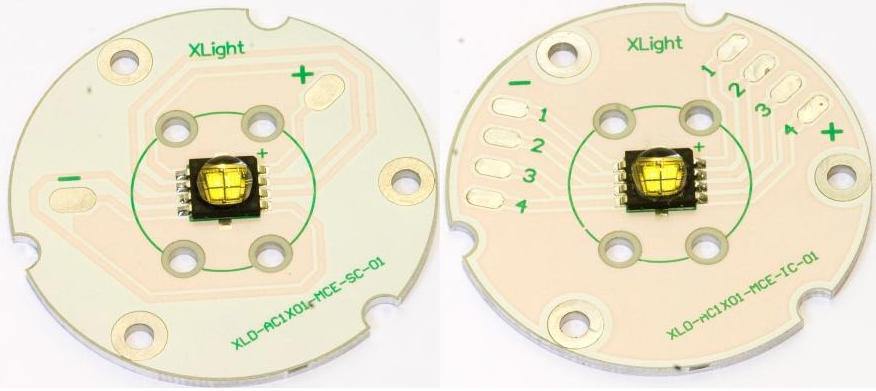

Светодиодный кластер XLD-AС1х01-MCE-01 представляет собой круглую печатную плату на алюминиевом основании (диаметр 47 мм) с установленным мощным четырехкристальным светодиодом MC-E Cree XLamp® размером 7,0х9,0 мм. Кластеры выпускаются в двух исполнениях: с последовательным соединением кристаллов - XLD-AC1X01-MCE-SC-01; с независимым подключением кристаллов - XLD-AC1X01-MCE-IC-01.
Подключение кластера к драйверу питания светодиодов осуществляется пайкой к контактным площадкам. Допускается использование вторичной оптики Carclo для светодиодов MC-E. Кластер может использоваться как элемент светодиодной матрицы.
Области применения:
- общее освещение;
- уличное освещение;
- промышленное освещение;
- освещение рабочих мест;
- транспорт
- и многое другое.
Технические характеристики
- Рассеиваемая тепловая мощность не более 2 Вт (без применения элементов охлаждения)
- Возможность использования кластера в составе матриц
- Тип подключения – пайка к контактным площадкам
- Соединение кристаллов светодиода – последовательное или независимое;
- печатная плата рассчитана на установку одного мощного четырехкристального светодиода Cree XLamp® серии MC-E
- Кластер адаптирован к применению вторичной оптики Carclo для светодиодов MC-E
- Температура эксплуатации от –40 до +70°С
- Температура хранения от –50 до +80°С
Файлы
- Спецификация (PDF 328 КБ)
