Кластер c 18 светодиодами Cree XLamp®: Лента XLD-AL2x09-01
Описание

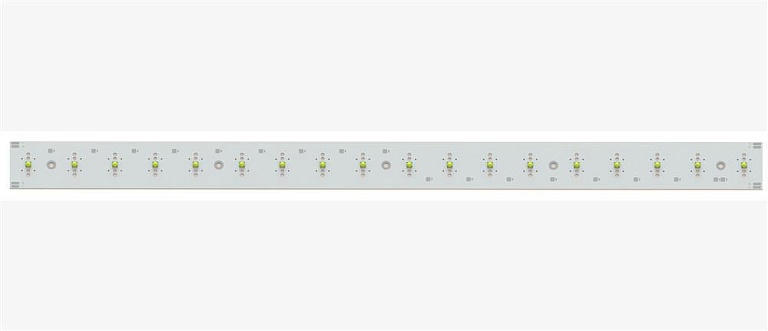

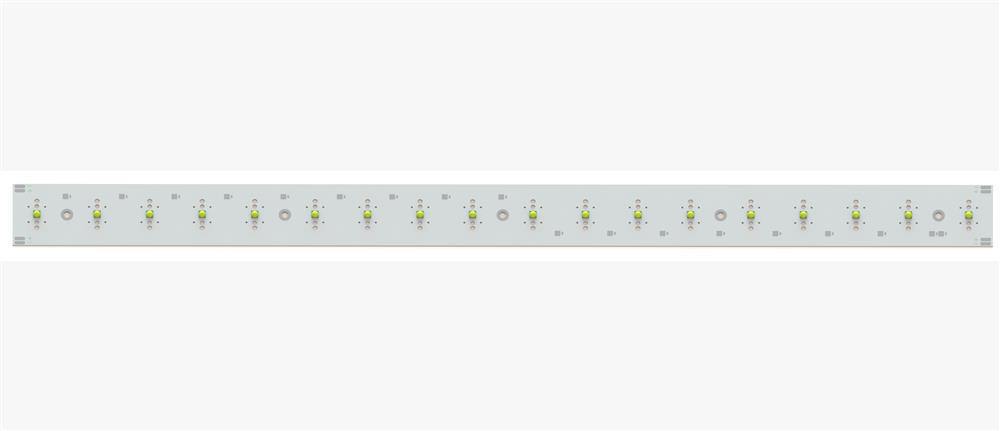

Светодиодный линейный кластер XLD-AL2x09-01 представляет собой прямоугольную печатную плату на алюминиевом основании с восемнадцатью установленными светодиодами Cree XLamp® размером 3,45х3,45 мм., соединенными в две группы по девять светодиодов последовательно в каждой.
Подключение кластера к драйверу питания светодиодов осуществляется пайкой к контактным площадкам. Допускается использование стандартной вторичной оптики Carclo или Ledil для единичного светодиода. Кластер может использоваться как элемент светодиодной матрицы.
Технические характеристики
- Рассеиваемая тепловая мощность не более 18 Вт (без применения элементов охлаждения)
- Возможность использования линейки в составе матриц
- Соединение светодиодов – 2 группы по 9 светодиодов последовательно в каждой.
- Печатная плата рассчитана на установку восемнадцати мощных светодиодов Cree XLamp® серий XP-C, XP-E, XP-G, XT-E, размером 3,45х3,45 мм.
- Тип подключения – пайка к контактным площадкам
- Адаптирован к применению вторичной оптики Carclo или Ledil для единичных светодиодов
- Температура эксплуатации от –40 до +70°С
- Температура хранения от –50 до +80°С
- Габаритные размеры: 476×32 мм
- Материал - алюминий
- Цвет маски - белый
